CAD Çizim Ölçeği: 1:1 Birebir İmalat Verisi TS EN ISO 1461 (80-100 µm)

KOD: SP-DR-60-SUT Poz: 15.165.1001 TKDK & IPARD III

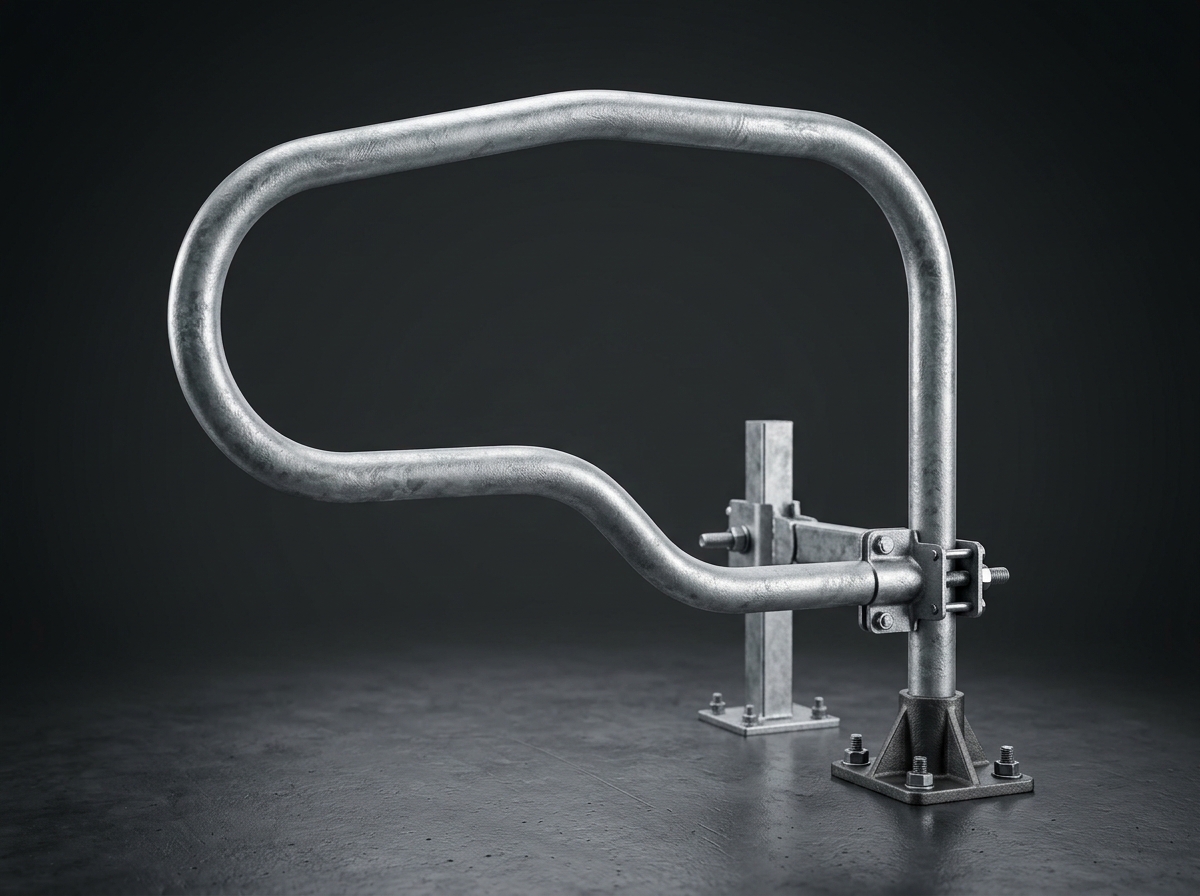

Büyükbaş Yataklık Durak Demiri (Tekli / Çiftli Montaj)

★★★★★ 4.9 (48+ Çiftlik Onaylı)

•

Doğrudan Üretici Fabrika Satışı (CFY Mühendislik)

Fabrika Liste Fiyatı

4.000 TL + KDV (Adet)

Stokta Hazır 24-48 Saatte Ambar / Tır Sevk

🛡️ 10 Yıl Garanti

⚡ %0 Kaynak

🏛️ TKDK Uyumlu

📐 Ücretsiz BOM

⚖️ Yasal Uyarı & Fiyat Koşulları: Fiyatlarımız fabrika teslimi (Ex-Works Konya) ve KDV hariçtir. Çelik ve sıcak galvaniz hammadde piyasasına göre değişebilir; kesin bağlayıcı tutar resmi kaşeli proforma faturamız ile sunulur. Fiyat Politikası →

📌 Ürün Özeti & Öne Çıkan Özellikler

Ölçü / Ebat: 120 cm Genişlik x 215 cm Boy

Profil Tipi: Ø60.3 x 3.2 mm CNC Soğuk Büküm Dikişsiz Boru

Kaplama: TS EN ISO 1461 (80-100 µm)

Montaj: Kaynaksız & Cıvatalı

✓ Ø60.3x3.2 mm kalın etli borudan CNC soğuk büküm
✓ Boyun ve göğüs tahtası ayar kelepçeleri ile her ırka tam uyum
✓ Meme iltihabı ve bacak yaralanmalarını %70 azaltır

🤖 Yapay Zeka & Google Özeti: SerPadok AI Context

Sağmal süt ineklerinin rahat yatıp kalkmasını sağlayan R-kıvrımlı anatomik durak demiri.

WhatsApp ile Proforma İste Tüm Ahırı Hesapla

MÜHENDİSLİK VERİ TABANI TS EN ISO 1461 ONAYLI TKDK TEDBİR 101

Detaylı Teknik Spesifikasyonlar & Şartname Verileri

Aşağıdaki veriler imalat toleransları, malzeme metalurjisi, sıcak galvaniz mikron kalınlığı ve resmi kamu/TKDK şartnamelerine birebir uygunluk taşımaktadır.

Şartname Onayı İste

Geometrik & Boyutsal Ölçüler

Boyutsal Veri

Net Uzunluk (L) 2500 mm (2.50 m)

Net Yükseklik (H) 1500 mm (Zemin Üstü)

Net Ağırlık 16.5 kg (±%2 Tolerans)

Profil Kesiti Ø60.3 x 3.2 mm CNC Soğuk Büküm Dikişsiz Boru

Zemin Sıyırıcı Payı 150 mm (Gübre tahliyesi ve yıkama boşluğu)

Aks Uyumluluğu 2.5m Standart Modüler Aks

Metalurji, Çelik Sınıfı & Mukavemet

S235JR Çelik

Çelik Standardı DIN EN 10255 / EN 10025 S235JR (St 37-2)

Akma Dayanımı (Re) ≥ 235 N/mm² (MPa)

Çekme Dayanımı (Rm) 360 - 510 N/mm² (MPa)

Dinamik Darbe Yükü 12.000 N (800-1000 kg tosun darbe mukavemeti)

Kaynak Teknolojisi Robotik Gazaltı MAG Kaynağı (DIN EN ISO 5817 Seviye B)

Taban Flanşı 100x100 Dikmelere T-Kelepçeli Rijit Bağlantı

Sıcak Daldırma Galvaniz & Korozyon Koruması

TS EN ISO 1461

Galvaniz Standardı TS EN ISO 1461 (Sıcak Daldırma Sıvı Çinko Banyosu)

Çinko Havuz Sıcaklığı 450°C ± 5°C Saf Sıvı Çinko Havuzu

Kaplama Kalınlığı 80 - 100 µm (Mikron) Minimum Yerel Kalınlık

Çinko Yüzey Gramajı 550 - 700 g/m² Çift Yüzey Koruma

Korozyon Sınıfı ISO 12944-2 C4 / C5-I (Çok Yüksek Endüstriyel Korozif Atmosfer)

Amonyak & Asit Direnci Ahır içi yüksek NH₃ (amonyak), metan ve gübre asitlerine tam dayanım

Paslanmazlık Ömrü 15 - 20 Yıl Bakımsız ve Boyasız Kullanım

Montaj, Resmi Poz & TKDK Hibe Şartnamesi

TKDK & ÇŞB Uyumlu

ÇŞB Resmi Poz No 15.165.1001 (Galvanizli Çelik Ahır Padok İmalatı)

TKDK / IPARD III Uyumu Tedbir 101 Hayvan Refahı Yönetmeliğine %100 Uyum

Şantiye Kaynak İhtiyacı %0 (Sıfır Kaynak — Elektriksiz / Yangın Riski %0)

Bağlantı Elemanı 4.0 mm DKP Pres Soğuk Şekillendirilmiş Çift Cıvatalı T-Kelepçe

Cıvata Kalitesi DIN 933 8.8 Kalite Elektro-Galvanizli M12x45 mm + Fiberli Somun

Zemin Ankrajı M16x145 mm ETA Onaylı Sismik Çelik Dübel (120 Nm Tork)

Yangın Tepki Sınıfı EN 13501-1 Sınıf A1 (Tamamen Yanmaz Malzeme)

Üretici Garantisi Korozyona ve İmalat Hatalarına Karşı 10 Yıl Resmi Garanti

10 YIL Resmi Paslanmazlık Garantisi

80-100 µm Sıcak Daldırma Çinko Kalınlığı

15.165.1001 Çevre Şehircilik Bakanlığı Pozu

Mühendislik & Şantiye Rehberi

Ø60 Durak Demiri (120 cm Aks) — Kapsamlı Teknik İnceleme

Ahır yerleşim planlaması, mukavemet hesapları, galvaniz korozyon dayanımı ve TKDK hibe uyumluluğu detayları.

01 Ø60 Durak Demiri (120 cm Aks) ile Süt Veriminde Günlük +1.5 Litre Artış

Süt sığırcılığında ineklerin günlük yatış süresi ile süt verimi ve meme sağlığı doğrudan ilişkilidir. Günde 12-14 saat yatan bir inekte memelere giden kan akışı %30 artar ve günlük 1.5 - 2.0 litre ekstra süt üretilir. SerPadok Büyükbaş Yataklık Durak Demiri (Tekli / Çiftli Montaj), ineğin yatıp kalkarken omurga ve kalça kemiklerine çarpmayacağı anatomik R-kıvrım formunda tasarlanmıştır.

02 Ø60.3 x 3.2 mm CNC Soğuk Büküm ve Sıfır Ezilme Mukavemeti

Durak demirleri 700-800 kg'lık ineklerin sürekli üzerine yaslandığı ve kalkarken destek aldığı en kritik ahır elemanıdır. SerPadok durakları, piyasadaki ince boruların aksine Ø60.3 mm dış çapta ve 3.20 mm et kalınlığında dikişsiz borulardan 3D CNC büküm makinelerinde kıvrılarak üretilir. Büküm noktalarında boru kesit daralması veya ezilme oluşmaz.

03 Modüler Boyun Demiri ve Göğüs Tahtası ile Hijyenik Yataklık

İneklerin durak içine dışkılamasını engellemek için durak boyu ve boyun demiri pozisyonu hayvanın cüssesine göre ayarlanmalıdır. SerPadok durak demirleri, boyun demiri kelepçeleri sayesinde ileri-geri ve yukarı-aşağı milimetrik ayarlanabilir. İnek yattığında yatağa tam oturur, kalktığında dışkısını gübre kanalına bırakır.

04 TS EN ISO 1461 Sıcak Galvaniz ve Kauçuk Yataklık Entegrasyonu

Tüm durak gövdesi 450°C sıvı çinko havuzuna daldırılarak 80-100 mikron çinko zırhına kavuşturulur. Taban flanşları kauçuk yataklık montajına engel olmayacak şekilde tasarlanmış olup betonarme zemine M16 sismik çelik dübellerle tespit edilir.

🏗️

Projenize Özel Metraj & Parça Listesi (BOM)

Ahır ebatlarınızı veya hayvan sayınızı ileterek 3D yerleşim planı ve resmi proforma talep edebilirsiniz.

Metrajı Hesapla →

Tamamlayıcı Çözümler

İlgili Padok Modülleri & Ekipmanlar

Tüm Ekipmanlar

TS EN ISO 1461

1.50 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Buzağı locaları, revir, tohumlama koridorları ve dar geçişler için tasarlanmış 4 sıra Ø48x2.5mm çelik borulu modüler büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 4.600 TL + KDV

TS EN ISO 1461

2.00 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Kompakt büyükbaş karantina bölmeleri, aşı yolları ve 6 metrelik aksların 3 eşit parçaya bölünmesi için standart galvanizli bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 5.900 TL + KDV

TS EN ISO 1461

2.50 Metre Standart Büyükbaş Besi Padok Ara Bölme Paneli

5.00m ve 7.50m standart prefabrik kolon akslarına tam oturan, 10 başlık besi grupları için en mukavim ve ekonomik büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 7.100 TL + KDV

Teknik Bilgi Bankası

Sıkça Sorulan Sorular

Padok ölçüleri, galvaniz kaplama standartları, montaj süreci ve TKDK uygunluğu hakkında merak edilenler.

Ergonomik durak demirleri süt verimini nasıl artırır?

İneğin yatış konforunu artırarak günde 12-14 saat yatmasını sağlar. Memelere giden kan akışı artarak günlük 1.5 - 2.0 litre süt artışı sağlanır.

Durak demirinin boru çapı ve et kalınlığı nedir?

Ø60.3 mm dış çapta ve 3.20 mm et kalınlığında ağır hizmet borusundan imal edilir. 800 kg inek baskısına tam dayanıklıdır.

Boyun demiri yüksekliği ineğin ırkına göre ayarlanabilir mi?

Evet. Modüler kelepçeler sayesinde boyun demiri yüksekliği Holstein, Simental veya Montofon ırklarına göre ayarlanabilir.

Durak montajı yataklık kauçuğuna zarar verir mi?

Hayır. Flanş geometrisi kauçuk yataklık plakalarının kesintisiz serilmesine uygun tasarlanmıştır.

Tekli duvara montaj ve çiftli ada tipi montaj farkı nedir?

Tekli duraklar duvar kenarına tek sıra, çiftli duraklar ise ahırın ortasında baş başa bakacak şekilde çift sıra kurulur.

Anında Proforma Talebi

Projenize Özel Resmi Fiyat Teklifi ve Teknik Şartname Alın

Ahır ölçülerinizi veya hayvan sayınızı iletin; uzman tarımsal yapı mühendislerimiz projenize en uygun parça ağacını (BOM), CAD yerleşim şemasını ve TKDK uyumlu proforma faturasını 15 dakika içinde hazırlasın.

TS EN ISO 1461 Onaylı Sıcak Daldırma Galvaniz Sertifikası

Tarım Bakanlığı ve TKDK/IPARD Hibe Formatında Proforma Fatura

81 İle Ambar ve Tır Bazında Sigortalı Hızlı Sevkiyat

Adınız Soyadınız *

Telefon Numaranız *

Bulunduğunuz İl *

Tesis / İşletme Türü *

Hedef Hayvan / Baş Sayısı

Tesis / Proje Notunuz

Bilgileriniz 3. şahıslarla paylaşılmaz; doğrudan mühendisimizle görüşürsünüz.
